分类：钢筋剪切生产线
咨询热线：18683937268
|

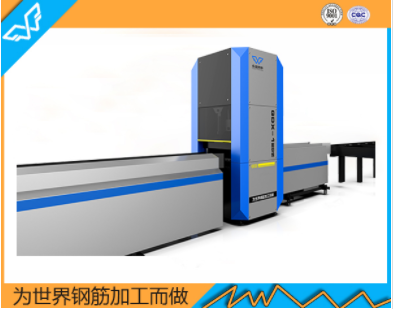

◆GJDX-1剪切线介绍： |
|
1、原材料12米或9米采用单侧上料，钢筋存储的宽度为2000mm左右，输送辊道采用橡胶辊以降低噪音，其宽度为260mm。剪切主机的最大剪切力为150T，剪切为机械式传动结构，刀片的宽度为300mm。 |
|
2、剪切的定尺方式采用2500线编码器定位，任意剪切700-12000mm，该设备可剪切三级400RHB等高强度带肋钢筋，集剪切、输送、存储于一体的全自动钢筋加工生产线。广泛应用于钢筋加工厂、预防构件厂、桥梁、公路、铁路几核电建设等领域。 |
|
3、剪切主机的最大剪切力为150T，剪切为机械式传动结构，刀片的宽度为300mm |
|
4、该设备可剪切三级400RHB等高强度带肋钢筋，集剪切、输送、存储于一体的全自动钢筋加工生产线。 |
|
5、用于各种规格直条钢筋的定尺切断，剪切速度快，切断钢筋仅需2秒。 |
|
◆GJDX-1剪切线优势： |
|
1、自动送线机构，可在线调整间距，误差小，成型质量高 |
|
2、自动焊接，焊点精确，减轻劳动强度。 |
|
3、变频控制托笼机构，行走精度高。 |
|
4、自动托笼设计，避免焊接过程中因笼子自重导致其弯曲变形。 |
|
5、自动上料装置，加快上料速度，提高效率。 |
|
◆GJDX-1剪切线技术参数： |
||
|
型号 |
GJDX-1 |
|
|
钢筋直径 |
10 12 16 20 22 25 28 32 38 40 |
|
|
剪切钢筋数量（HRB400） |
||
|
带肋 |
25 20 12 8 8 5 5 3 1 1 |
|
|
光圆 |
26 22 14 9 9 5 5 4 2 2 |
|
|
每分钟剪切次数（min） |
22次/分钟 |
|
|
刀片有效宽度（mm |
≤290mm |
|
|
钢筋传送速度（m/min） |
0.8~0.9m/s |
|
|
剪切钢筋长度（mm） |
≤12m |
|
|
长度误差（mm） |
±2mm |
|
|
最小手动剪切尺寸（mm） |
≥15mm |
|
|
最小自动剪切尺寸（mm） |
≥20mm |
|
|
钢筋直径（mm） |
≤40mm |
|
|
剪切线总功率（kw） |
28.5kw |
|
|
平均耗电量 |
20kw/h |
|
|
总耗电量 |
约0.35m³ |
|
|
设备占地面积（L* W *H） |
28500mm*3500mm*1750mm |
|
