液压张拉千斤顶

名称:液压张拉千斤顶

分类:千斤顶

咨询热线:13699411877

联系我们

详细说明:

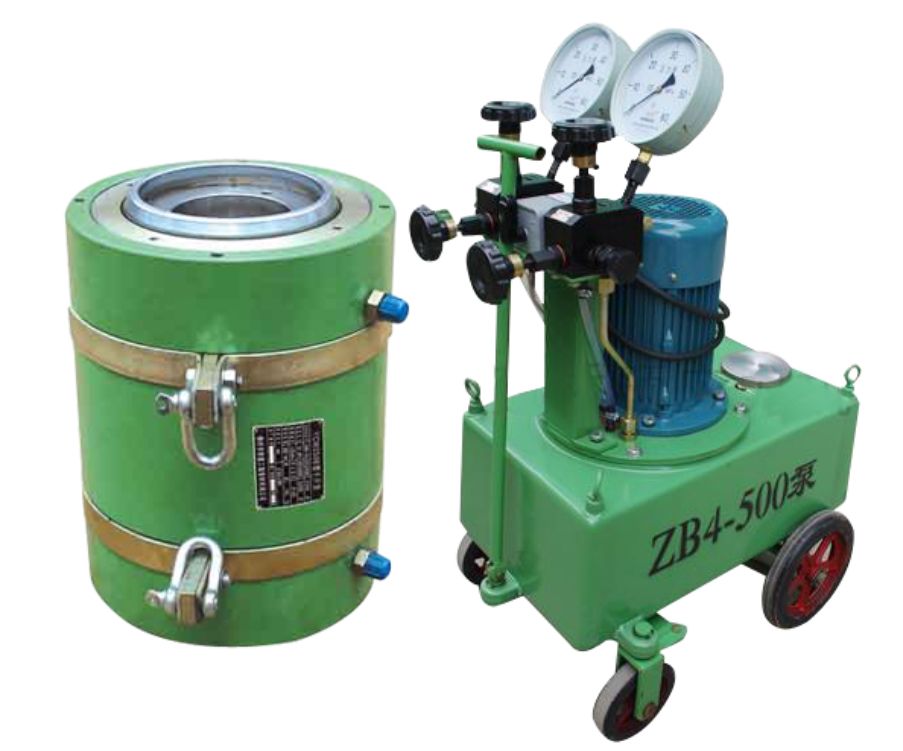

YCW系列轻型千斤顶是与蜀一预应力锚固体系配套的张拉设备,是一种通用型预应力液压穿心式千斤顶,是在原YCW系列千斤顶的基础上采用特殊工艺、改进结构型式后更加轻量化的一种新型千斤顶,它具有结构紧凑、密封性能好、重量轻、体积小的特点。可广泛应用于先张和后张法的预应力混凝土结构、桥梁、电站、公路、高层建筑、岩土锚固等施工工程中。是一种通用性较强的张拉机具设备,配用不同的附件,可分别张拉蜀一型夹片群锚、DM镦头锚和LZM冷铸锚。



使用方法:

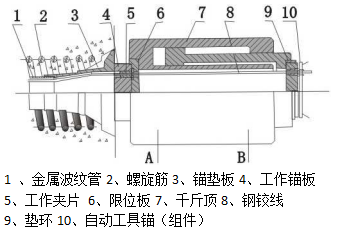

1.工作锚具、千斤顶、工具锚按下图安装即可开始张拉。



2.路(张拉缸)供油,进行张拉。调节油泵节流阀,以控制油压髙低和张拉速度。



在活塞外伸时,工具锚夹片自行夹紧钢绞线。工作锚夹片因受限位板的支托,被稍微带出,而不会退出工作锚。见下图

4.在活塞行程还余约10mm时,应停止向A路供油,此时可将节流阀回旋,同时旋回截止阀,A路压力降至零 点。由于钢绞线束的回缩,活塞将被拉回1-5毫米,这时工作锚夹片被带入工作锚板内而自行夹紧。

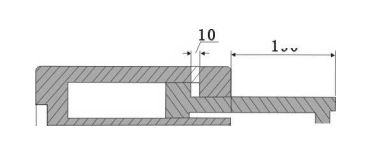

5.向千斤顶B路(回程缸)供油,活塞回程,活塞留约10mm行程即可停止供油见下图。至此,已完成一次张拉循环。如果钢绞线束被张拉长度较短,一次就可达到张拉控制应力。如果钢绞线束较长,一次张拉应力、伸长值达不到要求,则须二次张拉。







6、此时,自动工具锚夹片与锚板自行脱离,因此二次张拉前需将工具锚夹 片重新推入工具锚板锥孔中。重复上述1、2、3、4、5的步骤,如此连续张 拉,直至达到设计要求的张拉应力或伸长值为止。

注意事项:

1、为了保证顶推力的精确性,应定期对液压系统各组成部分(千斤顶、油泵、控制阀管路、压力表等)进行检査和校正。校正时应将千斤顶之实际工作吨位和相应的压力表读数作详细记录制成图表,以供使用时査对。

2、在下列几种情况下,亦应校正千斤顶:

a.千斤顶发生故障修理后;

b.调换压力表:

c.仪表受到碰撞或其它失灵现象。

3.本千斤顶应采用优质矿物油,油内不含水、酸及其它混合物,在普通温 度不分解、不变稠。油液应严格保持清洁,经常精细过滤,定期更换。

4.使用本千斤顶时,应按构造图进行,油嘴进出口不得颠倒接反。

5.本千斤顶回程时,油压只需克服摩擦阻力即可(大约需2MPa)。

6.千斤顶加荷与降压时应平稳、均匀、徐缓,避免压力表指针与零点限位柱 冲撞。

7.千斤顶在开始使用或久置后使用时,应将本千斤顶空运二分钟。以便排除机内的气体。

8.施加预应力时应注意张拉行程不超过公称行程。

9.在张拉工作中一般不得超过千斤顶工作油压。

10.连接油泵和千斤顶的油管在使用前应检査有无裂伤,接头是否牢靠,规 格是否合适,以保证使用时不发生意外事故。

a.油管应经常保持清洁,闲置不用时用防尘堵头封住油管接头。

b.新油管使用时,勿直接和千斤顶油嘴连接,应事先清洗或用油泵输出油淸 洗干净之后方可连接。卸下油管后,油泵及千斤顶油嘴均用防尘帽拧住,严防污物 混入。

11.千斤顶各部应注意保护,防止陨伤。

12.工作完毕,活塞应回程到底,放置室内并加罩防尘、防晒、防雨。

13.本千斤顶应根据实际使用情况定期进行维修、清洗内部等保养工作。如 发现千斤顶在工作中有故障、漏油、工作表面刮伤等现象,应停止使用并进行维修。

14.安全:

a.工作时构件两端均不得站人,在危险地区加设防护装置。

b.有油压时、不得拆卸油压系统中的任何零件。
